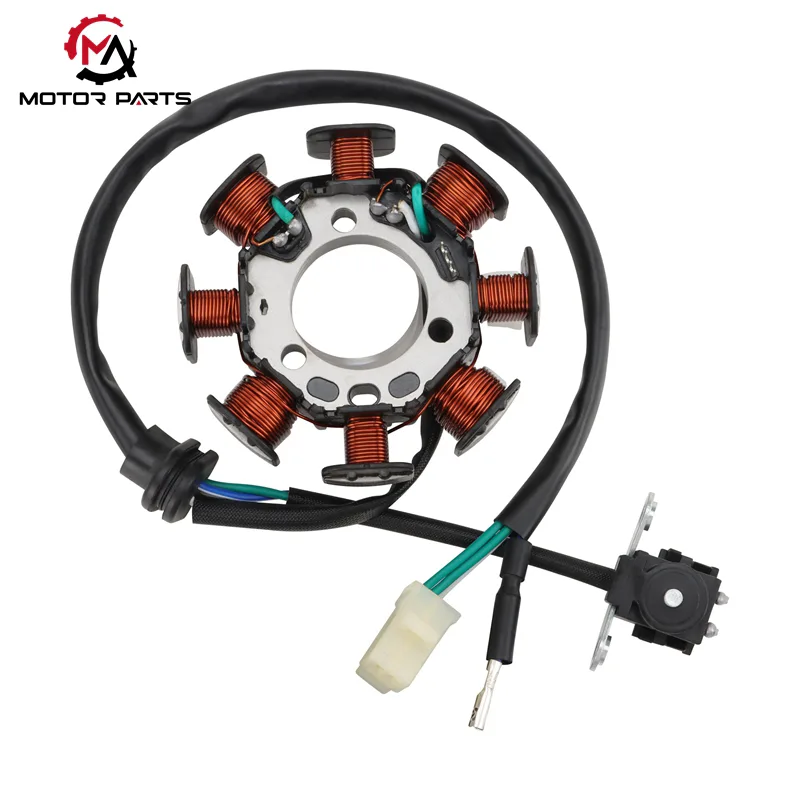

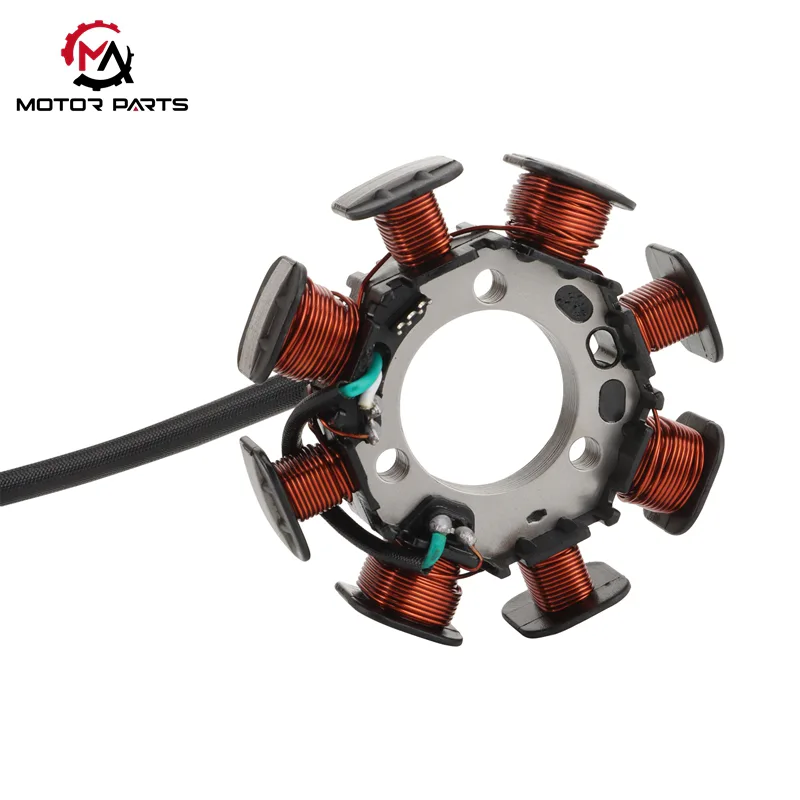

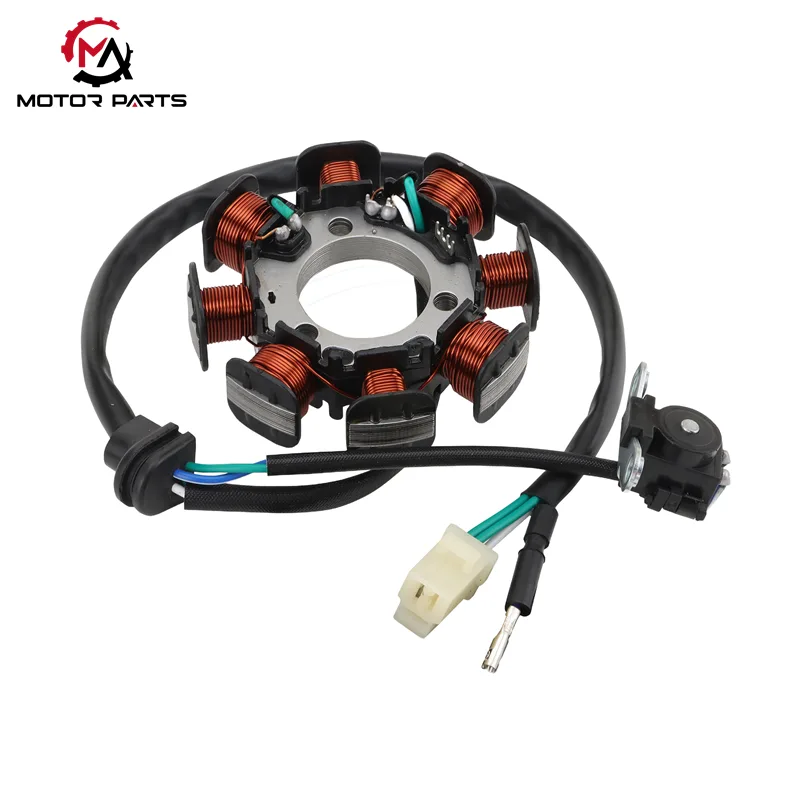

CRF150F mootorratta magnetpool

Mootorratta magnetpool CRF150F on klassikaline algtaseme maastikumootorratas ja selle ühefaasiline 8-pooluseline magnetmähis on sõiduki toitesüsteemi tuum. Max Tradingu toodetud täppiskomponent pole mitte ainult mootorratta kogu elektrisüsteemi toiteallikas, vaid ka peamine garantii sõiduki stabiilseks tööks karmides maastikutingimustes. See on konstrueeritud nii, et see vastaks maastikusõprade kõrgetele vastupidavus- ja jõudlusnõuetele ning sellel on usaldusväärsed vee-, tolmu- ja kulumiskindlad omadused.

1. Struktuuri koostis

Magnetmähis koosneb kolmest südamikumoodulist: staatoripooli komplekt, rootori magnetiline teraskomponent ja klemmimoodul, millest igaühel on range materjalivalik ja konstruktsioon.

2. Tööpõhimõte

Mootorratta magnetpooli CRF150F töö põhineb Faraday elektromagnetilise induktsiooni seadusel. Kui mootor töötab, paneb väntvõll rootori magneti suurel kiirusel pöörlema, moodustades dünaamilise vahelduva magnetvälja. Staatori poolirühm lõikab magnetvälja jooni, et tekitada vahelduvvool, mis seejärel jaotatakse süüte-, laadimis- ja ajastussüsteemidesse, et teostada mootorratta elektriliste komponentide koordineeritud tööd.

2.1 Süütesüsteemi tööpõhimõte

Pinge suurendamise põhimõte: süütepool toimib astmelise trafona. See kasutab primaarpooli pöördesuhet (tavaliselt ≥ 1:100), et indutseerida magneto madalpinge vahelduvvoolu väljund hetkeliseks kõrgepingevooluks üle 20 000 V.

Süütejuhtimisprotsess: kõrgepingevool edastatakse CDI (kondensaatori tühjendussüüte) süüturisse, kus see salvestatakse energiasalvesti kondensaatorisse ja seejärel käivitatakse see vabastamiseks.

Põlemisgarantii: Süütaja juhib täpselt süüteküünalt, et tekitada mootori survetakti lõpus tugevaid süütesädemeid, tagades kütusesegu täieliku põlemise ja andes mootorrattale piisava võimsuse.

2.2 Laadimis- ja toitesüsteemi tööpõhimõte

Vahelduv- ja alalisvoolu muundamine: laadimispooli vahelduvvoolu lainekuju väljund on keeruline ja see tuleb alaldi regulaatori kaudu muuta alalisvooluks. Kaasaegsed alaldid kasutavad täislaine sild-alaldi ahelaid koos filtrikondensaatorite ja silumisahelatega.

Stabiilne pingeväljund: muundatud pulseeriv alalisvool optimeeritakse stabiilseks 12 V väljundiks, mis suudab täita kahte põhifunktsiooni:

Pakkuge 12 V pliiaku/liitiumpatareide jaoks pidevat pinget ja voolu piiravat laadimist;

Varustage pidevat toidet pardal asuvatele elektriseadmetele, nagu esituled (35W–55W), tagatuled ja mõõteriistade tausttuled.

2.3 Süüteajastussüsteemi tööpõhimõte

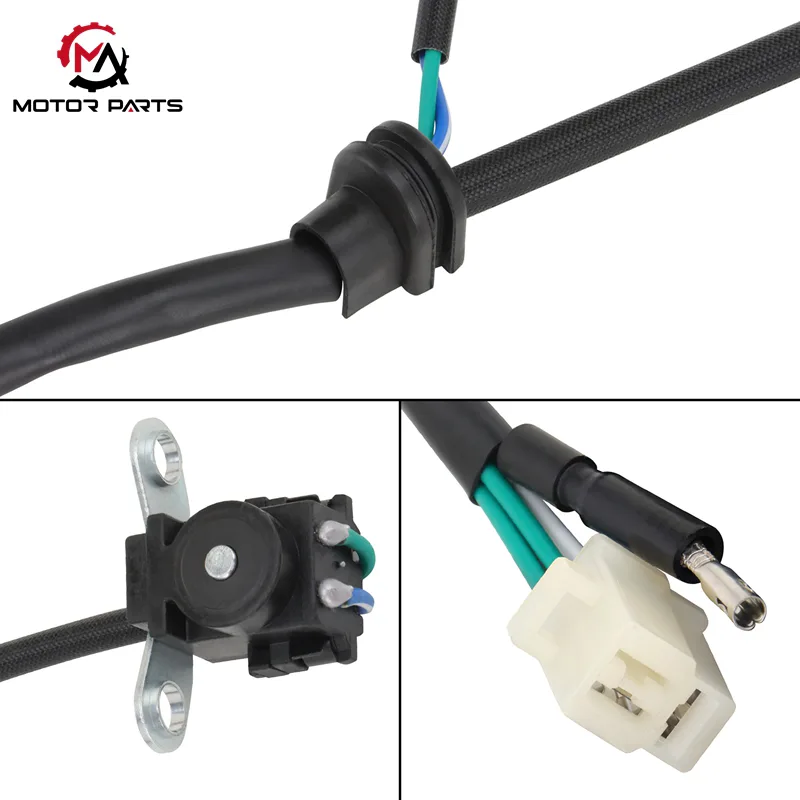

Signaali kogumine: Päästikumähis toimib magneto "ajakontrollerina". See tunnetab rootori spetsiaalseid eendeid või pilusid, muutes magnetvoo muutuse elektrilisteks signaalideks (teatud Halli andurite või elektromagnetilise induktsiooni põhimõtete kaudu).

Ajastuse juhtimine: pärast lainekuju kujundamist juhib elektriline signaal täpselt süüturi käivitamise ajastust. CRF150F neljataktilise mootori puhul saadetakse päästikusignaal tavaliselt siis, kui väntvõlli nurk on 18°–22°, enne kui kolb jõuab ülemisse surnud punkti (BTDC). See ajastus tagab optimaalse sobitamise süüteenergia ja kolvi liikumise vahel, maksimeerides mootori efektiivsust ja väljundvõimsust.

3. Maastikustsenaariumide peamised eelised

Kohanemisvõime karmi keskkonnaga: IP65 vee- ja tolmukindel reiting, õli- ja kulumiskindel juhtmekimp, tuleb toime poriste, tolmuste ja konarlike maastikutingimustega.

Stabiilne väljundvõimsus: ülitäpne magnetvälja disain ja alaldi regulaatorisüsteem tagavad stabiilse 12 V toiteallika, vältides pingekõikumistest põhjustatud elektrikomponentide rikkeid.

Täpne süüte ajastus: koostöö päästikupooli ja rootori positsioneerimisstruktuuri vahel tagab täpse süüte ajastuse, parandades kütuse põlemise efektiivsust ja vähendades võimsuskadu.

See modulaarne integreeritud disain ühendab staatori südamiku ja rootori magnetvälja jagamise kaudu traditsioonilised sõltumatud süüte-, laadimis- ja käivitusüksused. Võrreldes jagatud struktuuriga vähendab see rohkem kui 30% ühendusliine, vähendades märkimisväärselt lahtiste või niiskete joonte põhjustatud rikete tõenäosust konarlikes maastikutingimustes. Samal ajal parandab see elektritootmise efektiivsust 15–20%, pakkudes võimsusgarantii usaldusväärseks tööks äärmuslikes teeoludes.

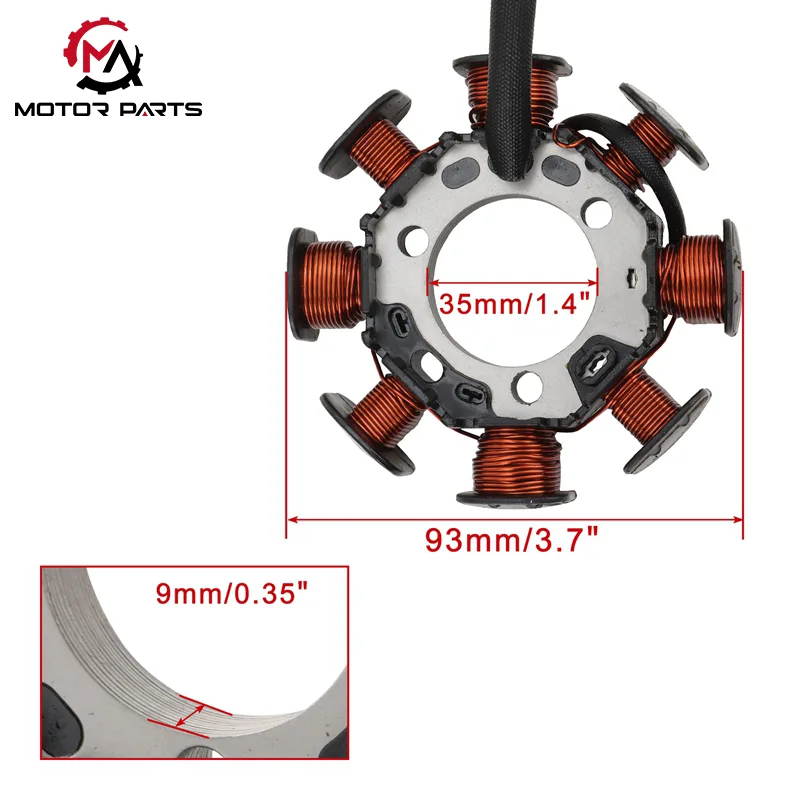

Toote parameeter:

Max Trading on alati ajaga kaasas käinud

Järgides mootorrataste elektrifitseerimise ja intelligentsuse suundumust, on Max Tradingu CRF150F mootorratta magnetpooli abil saavutatud tehnoloogilised uuendused: mõned mudelid on varustatud intelligentsete pingestabiilsuse juhtimiskiipide ja veahoiatusmoodulitega. Reaalajas dünaamiliste seiresüsteemide abil tabavad need täpselt ebanormaalsed töötingimused, nagu mähise ülekoormus ja ülekuumenemine, käivitavad millisekundite jooksul aktiivsed kaitsemehhanismid, isoleerivad tõhusalt rikkejuhtivuse ja kaitsevad igakülgselt sõiduki elektrisüsteemi ohutust. Vahepeal sobib see suurepärase ühilduvusega disainiga suurepäraselt mootorratta elektroonilise kütuse sissepritsesüsteemi (EFI) ja intelligentse armatuurlauaga, pakkudes püsivaid ja usaldusväärseid toitelahendusi uutele energiasõidukitele ja tipptasemel intelligentsetele mootorratastele, muutudes tööstuses intelligentse uuendamise eelistatud komponendiks.
